一、 概 述
该设备能满足学校对技师和高级维修电工的培训及技能考核之所需，也可作为普通高校“电力电子技术”、“电力拖动自动控制系统”、“直流调速”等课程的实训设备。可以完成带电流截止负反馈转速单闭环、电流单闭环和电压、电流双闭环调速实训，通过设置故障的方式，也可以完成自动化方面的实训考核。
二、适用范围
本装置涵盖了各高等院校和高职高专等所开设的“直流调速”、“电机控制”及“电力拖动自动控制系统”等专业课程所要求的实训项目。
三、技术性能
1. 输入电源: 三相四线(或三相五线)～380V±10% 50Hz
2. 工作环境: 温度-10℃～+40℃ 相对湿度＜85%（25℃）海拨＜4000m
3. 装置容量：＜1.5kVA
4. 外形尺寸：850cm×70cm×180cm
四、基本配置

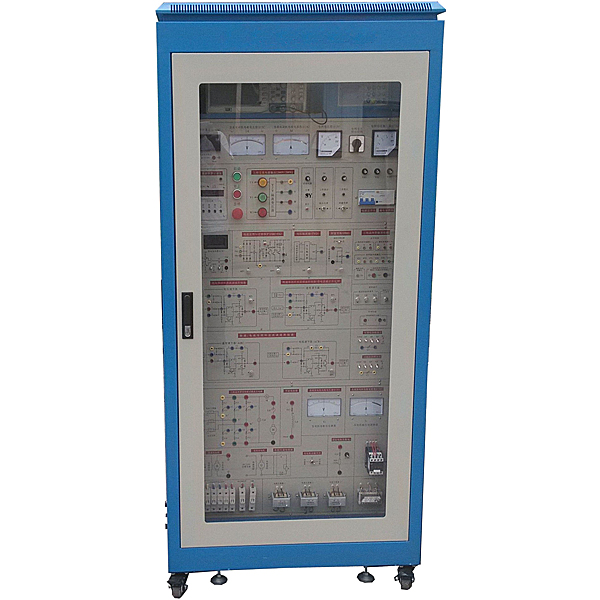

1. 工业控制柜（设有玻璃门、直观清晰）
2. 控制柜最上部为示波器放置区和设故箱，中间部分为电源控制部分，实训接线区和相应的监控仪表，装有±300V直流电压表、±2.0A直流电流表和数字转速表用于指示直流电机的运行状态，控制柜下部装有三相同步变压器、三相电流互感器和功率晶闸管模块等。
3. 直流电机组
实训控制柜配置直流电动机、发电机、 测速系统，具体参数如下：
①直流电动机（额定电压：220V；额定功率：185W；额定电流：1.10A；额定转速：1500r/min）
②发电机（额定电压：220V；额定功率：240W ；额定电流：1.1A；额定转速：1500r/min）
电动机转轴还装有测速反馈系统，给调速系统提供相应的转速信号。
双闭环直流调速实训装置,筛板萃取塔实训装置
装置特点：
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察，实现全方位教学与实验。
7、能在线监测实验原始数据，并可显示数据曲线。配真彩色TFT触摸屏带RS485接口，数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行杜绝安全事故。
装置功能：
1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取效率。
3、掌握振动频率与萃取效率的相互关系。
4、全触摸集成化控制，高稳定数据传输，硬件加密。
5、装置可实现移动终端扫码，获取装置工艺视频介绍。
设计参数：
常温、常压操作。
萃取塔转动频率：20―250r/min。
传质单元数 NOE：0.4―3.0。
传质单元高度HOE：0.3―2.0m。
体积总传质系数,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
水流量：1.6～16L/h。
煤油流量：1.6～16L/h。
