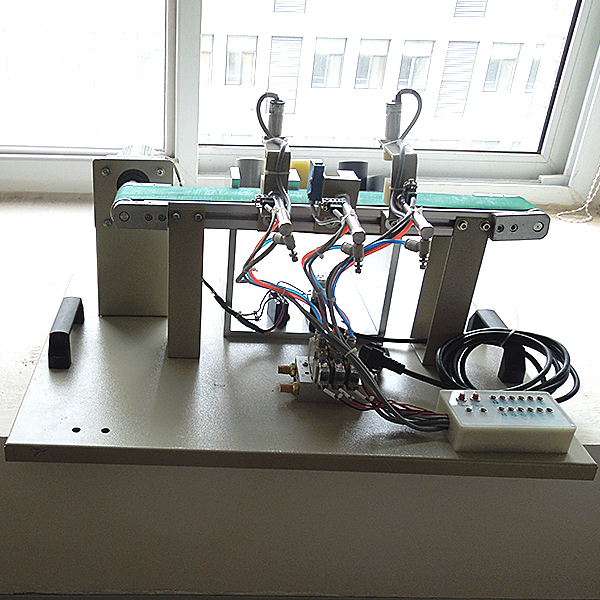

材料分拣PLC控制实训装置

设备结构：

材料分拣控制实训模型为金属结构，plc模块的I/O 端子、变频器的接线端子、各常用模块与的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

技术参数

电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于800*515*220mm

部分实训项目：

1．气动系统的安装与调试
（1）气动方向控制回路的安装     （2）气动速度控制回路的安装
（3）气动顺序控制回路的安装     （4）气动系统气路的连接
（5）磁性开关的位置调整             （6）气动系统调试
2．变频器的安装与调试（需配备变频器）
（1）变频器与交流电机主电路的连接 （2）变频器面板的参数设置与操作
（3）变频器面板控制交流电机调速     （4）通过变频器外部端子控制电机启停
3．机电设备的安装与调试（需配备机械手）
（1）传动装置同轴度的调整        （2）皮带输送机的安装与调整
（3）搬运机械手设备安装与调试    （4）物件分拣设备的安装与调试
（5）送料设备的安装与调试       （6）自动生产线设备安装与调试（需配备机械手）

4．电气控制电路的安装与PLC编程
（1）电动机正反转控制电路的连接与程序编写（2）电动机调速控制电路的连接与程序编写
（3）皮带输送检测程序编写         （4）气动顺序动作控制程序编写
（5）气动机械手控制程序编写（需配备机械手）  （6）设备控制程序编写
（7）自动生产线控制程序编写

材料分拣PLC控制实训装置,微滤-超滤实训装置

一、实验目的：
本装置是用于实验室的小型膜过滤装置，能广泛应用于溶液或气体物质分离、浓缩和提纯（高分子、细胞、微生物、病毒、水中胶体、杂质、铁锈、细菌、藻类等的分离技术）。它利用具有选择透过能力的薄膜做分离介质，膜壁密布微孔。原液在一定压力下通过膜的一侧、溶剂及小分子溶质透过夞壁为滤出液，而较大分子溶质被膜截留，从而达到物质分离及浓缩的目的。膜分离过程为动态过滤过程，大分子溶质被膜壁阻隔，随浓缩液流出膜组件，膜不易被堵塞，可连续长期使用。过滤过程可在常温、低压下运行，无相态变化、高效节能。
二、技术规格要求：
1、环境温度：5℃～45℃
2、处理水量：100L/h
3、分离精度（截留分子量）：6000~10000
4、有效膜面积：0.2m2
5、PH值：2~13
6、膜材料PS
7、纤维内外径0.8/1.2
8、设计进、出水水质范围：
进水：浊度（一般自来水）1°～3°
出水：优质水0.1°～0.3°
注：出水水质无细菌，可以直接饮用。
9、装置外形总尺寸：1900mm×500mm×1700 mm
10、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、调节水箱1只、白色PP板、100L/h，底板上有放空阀，方便将水排净、
2、防腐蚀进水泵1台、额定流量1m3/h、扬程15m、功率370W；、
3、转子流量计1只、（量程16-160L/H）；
4、活性炭料液罐1套、304不锈钢材质：Ø160mm×1000mm
