主要技术特点:

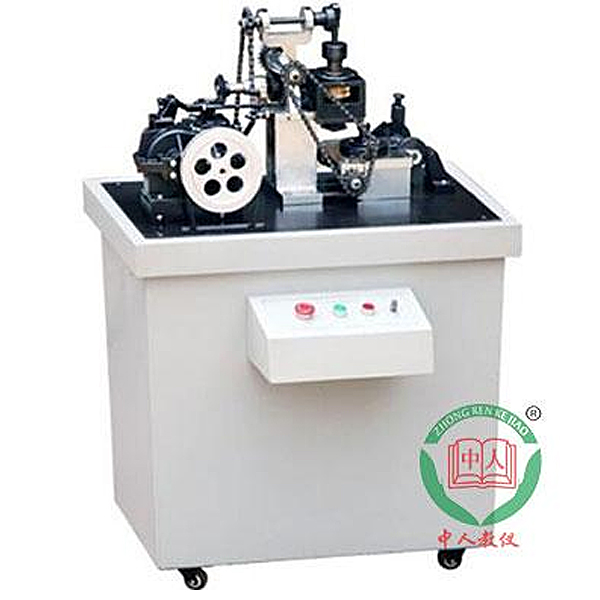

1.该实验装置有多种基本的传动机构，如直齿圆柱齿轮机构、蜗杆蜗轮机构、螺旋齿轮机构、直齿圆锥齿轮机构、凸轮机构、曲柄滑块机构、曲柄摇杆机构、棘轮机构,以及带传动、链传动、滑键配合等，组成插齿机床的传动系统，形成互相协调配合的范成运动、切削运动、进给运动、让刀运动，共五条传动路线，是学习机械传动系统的理想实例。
2.教师机可插制蜡制毛坯的直齿圆柱齿轮，全程约8分钟，可供学生观察插齿全过程、各条传动路线运转情况及特点、范成法加工渐开线齿廓的成形过程。
3.所有传动机构都裸露可视，便于学生观察。
4.该机用途较广，除用于机械基础综合课程设计实验平台外，教师机还可用于渐开线齿廓切制原理实验，学生机可用作机械传动装置装拆实验、机械参数测定实验、机械传动性能对比实验等。
实验项目内容:
1.机械基础综合课程设计(分11个项目)
(1)教学插齿机的反求设计:
(2)凸轮机构的运动分析;
(3)平面连杆机构的运动分析; .
(4)齿轮传动装置设计:
(5)蜗杆传动装置设计;
(6)切削运动传动装置设计;
(7)刀具回转运动传动装置设计;
(8)工件回转运动传动装置设计;
机械基础综合课程设计实训装置,消防技能实训装置
一、系统概述
消防联动控制中心及喷淋灭火系统实训装置依据《建筑消防设计规范》进行标准设计，该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统、消火栓系统典型结构，能够完成火灾探测，火灾报警，现场灭火，气体灭火报警等演示实训项目和消防管理中心，同时还能清楚地展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解。
喷淋系统与联动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；气体灭火报警系统与操作管理中心的联接，同时与广播电话中心联网，完全实现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇消防中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的实训教学。
二、产品特点
（1）具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵；
（2）本身自带控制器，可实现本地控制，也可实现消防报警联动控制；
（3）模型框架和水箱等主要部件全部使用不锈钢器件；
三、技术参数及配置
基本配置及参数
1、喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
2、消火栓设备
（1）由水枪、水带、消火栓组成。稳压装置主要由小进口气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中由消火栓水泵机组构成一套消防栓喷淋系统。
