立库PLC控制实训装置

概述

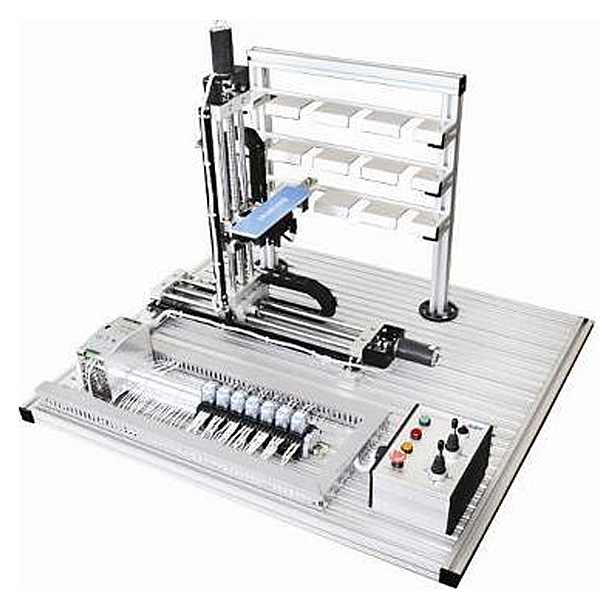

plc控制立库实物模型为实际自动仓储系统的微缩，使用可编程控制器控制，设有12个货位，在X、Y、Z轴三个方向上准确地驱动感应电动机进行自动储存或取出储存的成品，完善的执行机构可实现现代物流系统中自动存储系统全部动作过程。

技术参数

电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备特点：

1、手动/自动控制模式，针对硬件检测及程序校验。
2、开放的执行机构，可根据不同的控制方案编程，构成不同的执行系统，适应不同层次的人员进行PLC学习和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。

设备结构：

立体停车库实训模型台架为金属结构，实训考核装置模块的I/O 端子、各常用模块与的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

立库PLC控制实训装置,透明自动扶梯模拟实验台

一、设备概述
透明自动扶梯实训设备，适用于职业院校、中职院校电梯技术专业学员进行自动扶梯操纵和维修保养实训教学训练。仿真扶梯模型采用透明扶梯梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。通过扶梯教学模型能够让学生熟悉常用自动扶梯的工作原理、结构组成、低压控制电器的结构及原理，学生通过分析电气原理图，掌握电梯的安全保护和工作状态，并通过分析测量，找出故障点所在位置，掌握电梯的运行原理及日常维护知识。
二、技术参数
1、输入电源：单相三线AC220V±10%，工频50Hz；
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤1.5KVA
4、扶梯尺寸：3400mm（长）×850mm（宽）×1800mm（高）
5、提升高度：700mm
6、控制方式：plc或微机控制+变频启动。
9、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
三、主要组成部件
1.扶梯由桁架、驱动减速机、驱动装置、张紧装置、导轨系统、梯级、梯级链，扶栏扶手带以及各种安全装置所组成。
(1)桁架：它是扶梯的基础构架，扶梯的所有零部件都装配在这一金属结构的桁架中。它用角钢、型钢等焊制而成。桁架由3部分组成，即上平台、中部桁架与下平台。为保证扶梯处于良好工作状态，桁架刚度高，--扶梯桁架设有中间支承，起支撑作用，而且可随桁架的胀和缩自行调节。
(2)驱动机(以链条式为例)：驱动机主要由电动机、蜗轮蜗杆减速机、链轮、制动器(抱闸)等组成。电动机的安装位置采用立式驱动机。其优点为：结构紧凑，占地少，重量轻，便于维修；噪音低，振动小。
