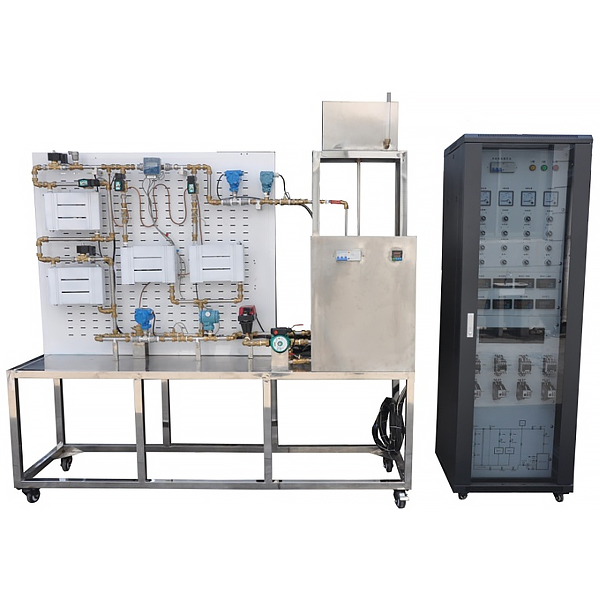

热水供暖循环系统综合实训装置

时间:2024-01-18 16:33:05 实训装置
热水供暖循环系统综合实训装置,机械装调技术实训装置

一、产品概述
“热水供暖循环系统综合实训装置” 以智能仪表为控制核心,上位机组态软件作为监控界面,实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成,并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备,可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
二、技术性能
1. 输入电源:三相四线~380V±10% 50Hz
2. 工作环境:温度 -10℃~+40℃;相对湿度<85%(25℃) 海拔<4000m
3. 装置容量:<10kVA
4. 设有电压型漏电保护、电流型漏电保护、接地保护,安全符合相关国家标准。
三、系统配置
1. 实训台
实训台采用不锈钢拼合结构,整个供暖系统布置在网孔板上。
2. 热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下:
(1)电热水锅炉
额定功率:9kW
供热面积:108m2
供热量:7740kcal/h

热水供暖循环系统综合实训装置,机械装调技术实训装置


热水供暖循环系统综合实训装置,机械装调技术实训装置


一、产品概述

本装置依据相关国家职业标准及行业标准,结合各职业学校、技工院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制。主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。

二、产品特点

实操性强:依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务,以职业实践活动为主线,通过“做中学”,真正提高学生的动手技能和就业能力。

适用面广:基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计,可满足实训教学、工程训练及职业技能竞赛的需要。

模块化设计:由多种机械部件组成,如:二维工作台、多级变速箱、间歇回转工作台、齿轮减速器和冲床机构等。既可将各部件作为独立的模块进行训练,也可将各部件组成综合的机械系统进行训练。

综合性强:培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。

三、技术性能

输入电源:单相三线~220V±10% 50Hz

交流减速电机1台:额定功率 90W,减速比 1:25

外形尺寸(实训台):1800mm×700mm×825mm

设备重量:600kg

安全保护:具电流型漏电保护,安全符合国家标准
