工程机械仪表系统实训装置

时间：2024-04-19 20:30:05 实训装置

工程机械仪表系统实训装置,机械运动机构简图实训台

一、产品简介

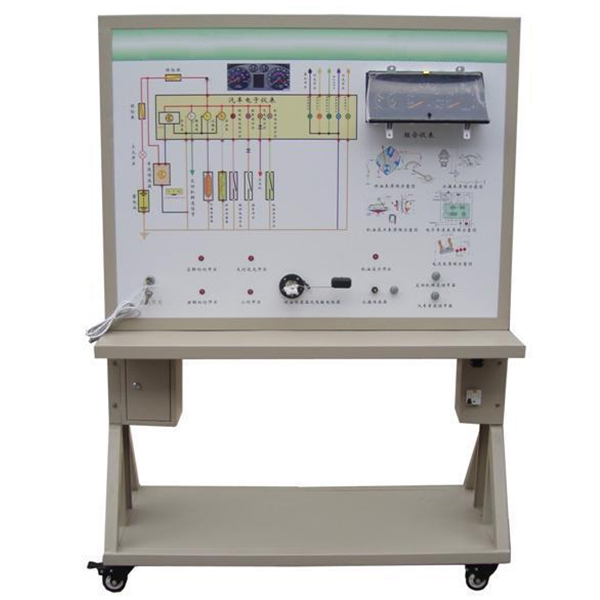

该设备采用全新ZC30装载机仪表系统实物为基础，充分展示拖拉机仪表系统的组成结构和工作过程。
适用于学校对仪表系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的电子仪表系统，充分展示电子仪表系统的组成结构。
操纵与仪表系统相连接的各种传感器、开关，模拟仪表信号源的工作，可真实演示仪表系统的工作过程。
2.面板采用耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析电子仪表系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测电子仪表系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功

工程机械仪表系统实训装置,机械运动机构简图实训台

用于机械原理课程开设“机构运动简图测绘及分析实验”。工件美观大方，精加工装配精度高，运动构件、运动灵活、无干涉现象。
主要技术参数：
1.模型材料：采用铝合金材料或实物制作。
2.运动构件机械精加工，装机精度高，机构运动灵活。
3.各模型底板、支架统一烤漆，运动部分进行分色处理，美观大方（如有底板）。

创新变异型
E1：平面八杆直线导向机构
E2：差动轮系-凸轮组合机构
E3：平面齿轮正反向运动机构
E4：行星齿轮-平移运动机构
E5：行星轮系-连杆四倍行程直线滑块机构
E6：连杆-行星齿轮机构
E7：连杆-行星齿轮差速机构
E8：行星齿轮-连杆滑块机构
E9：RSRRR元宵机机构
E10：球面4R机构
