桥式起重机电气实训装置

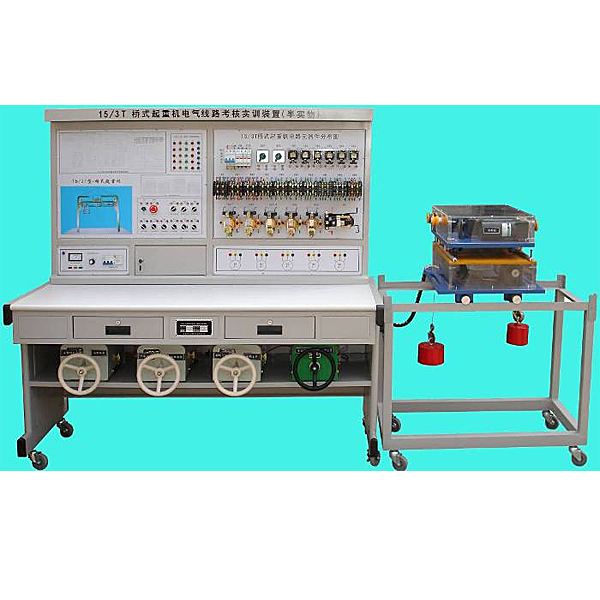

桥式起重机电气技能实训装置（半实物）增加了20/5T桥式起重机仿真半实物模型，通过接口把起重机电气部分和实物模型连接起来，将起重机的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1.20/5T型桥式起重机半实物仿真模型是参照实际20/5T 型桥式起重机的功能，并按一定尺寸比例缩小而设计的；

2.本套装置电气部分的操作，能实现20/5T型桥式起重机各种运动，它包括：副钩上下控制、主钩上下控制、小车前后控制及大车的左右运动控制；

3.起重机电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4.通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

5.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

4、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对镗床的故障排除；

5．设置故障点，作为维修电工的技能考核装置；

5、故障设置：

1．起重机主钩不能启动；

2．副钩不能启动；

3．小车不能动作；

4．大车不能动作；

5．小车运动失去限位保护；

6．大车运动失去限位保护；

7．小车不能向后；

8．主钩提升故障；

9．主钩下放线路故障；

10．大车不能向左；

桥式起重机电气实训装置,安全钳限速器实训装置

1、设备尺寸：1550×500×1550。
2、设备含：
a：支承架-由角钢拼装而成，表面环氧聚塑喷涂。
b：导轨-T75实心导轨，固定于支承架上。
c：安全钳-4000kg、1.75m/s渐进式国家标准安全钳，配套T89导轨
d：联动机构-钢板折弯，表面环氧聚塑喷涂，配手动把手，可拉起安全钳，使其夹紧导轨。
e：复位装置-弹簧型复位，使安全钳回复至原位。
f：职业技能综合集成训练虚拟仿真系统
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
C、相贯立体：实验步骤分为实验任务（文字提示任务）—挖孔（选择任意挖孔模型，此时将可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—孔径变化（选择1-4孔径）—后方通孔—选择投影（进入答题界面，在8项中选择此时完成的三维投影图）
2、组合体
A、组合体拼装：实验步骤分为实验任务（文字提示任务）—选择组合体模型（可选8种模型）—拼装组合体（根据选择的模型挑选工具库模型并拖拽组合）—剖切组合体（可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—选择侧面投影（进入答题界面，根据已知正面、水平投影图，在3项中选择正确的侧面投影图）
