一、概述

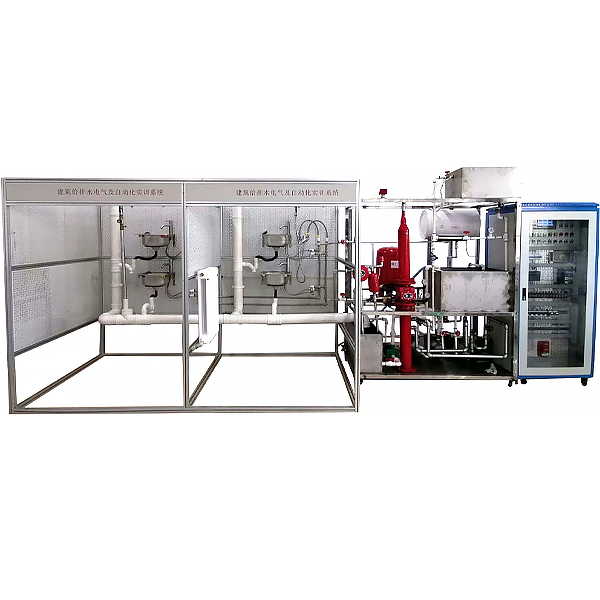

给排水对象模型整体采用铝型材框架和网孔板进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统、污水处理系统和控制系统六个部分组成。
二、功能特性：
1、不锈钢水盘，冷、热两用水龙头，模拟两层建筑、网孔式房间、4个住户用水终端
2、水池：不锈钢制作，一路输入四路输出，向各系统提供恒定水源，设置有浮球开关和排气孔，保证水池水位。
3、三相水泵：两台，为恒压供水系统提供动力
4、单相水泵：三台，分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力
5、压力变送器：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
6、膜盒压力表：检测恒压供水系统水管内当前压力值，可检测0～400KPa压力
7、高位水箱：水泵水箱联供水系统蓄水装置，水泵水箱联合供水实训时向用户终端提供水源，内设高、低水位开关实现水泵的自动启停
8、气压水罐：气压供水系统蓄水装置，气压供水系统实训时向用户终端提供压力水源
9、高低压力开关：检测气压供水系统管道当前压力，为水泵启停提供信号
10、压力表：检测气压供水系统管道当前压力，可检测0-1MPa压力
11、热水器：为供热/暖系统提供热源，内置温度检测和控制电路
12、散热片：钢管与铜片制作，将热水中的热量传递到室内空气

给排水实训装置,化工阀门管路实训台

设备主体：
整机采用304不锈钢制作，钢制花纹板喷塑底座；2000*500*1500长*宽*高mm
液体流量: 0~4m3/h
开关盒集成于对象部分之上。
主要设备组成：
水箱，φ300*500mm，立式，敞口，304不锈钢材质。
循环水泵，25—125 卧式化工离心泵，流量0～4m3/h，功率0.75kw,扬程20m.
水泵进口管路：DN25不锈钢304无缝管。
水泵出口管路：DN25不锈钢304无缝管。
回流管路：DN25不锈钢304无缝管。
安全泄压管路：DN25不锈钢304无缝管。
灌泵管路：DN15不锈钢304无缝管。
电源设备：开关盒、空气开关、接地。
法兰：DN25（PN16）约12片。
各种阀门：DN25球阀2台，DN25管道过滤器1台，DN25单向阀1台，DN25截止阀1台，DN25蝶阀1台，DN15球阀2台。
仪表检测系统：
压力表 0-0.4MPa 2 Y100型抗震压力表精度等级 2.5
玻璃转子流量计：DN25法兰转子流量计1台。精度等级 4
登高凳 2个
呆板手 24×22 6只
呆板手 19×17 6只
活板手 10寸 1只
小撬棒 50cm 2只
管子钳 300mm 2把
剪刀金属柄 1个
