一、实验目的：

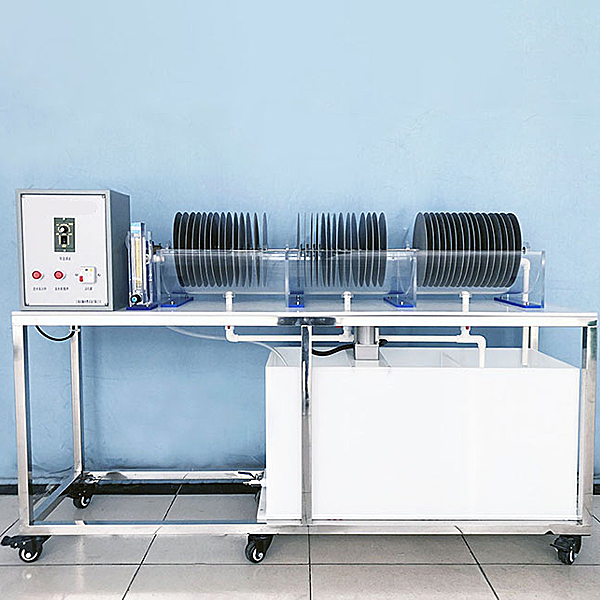

生物转盘是一种利用生物膜净化污水的设备。是一种净化效果好，能源消耗低的生物处理技术。通常生物转盘处理系统中除生物转盘外，还需要包括初次沉淀池和二次沉淀池。本模型只有生物转盘，不包括分离脱落生物膜的二次沉淀池，主要组成部分有转动轴、转盘、废水处理槽和驱动装置。本实验装置即是生物转盘内部构造的演示装置，又是生物转盘法处理污水的实验装置。通过实验，希望达到以下目的：
1、通过对有机玻璃装置直接地观察，加深对其构造的认识，弄懂各部分的名称和功能；
2、通过实验装置的动态运行，掌握生物转盘法处理污水的技术，理解该法的特征。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：2～5L/h
3、停留时间：3～5h、
4、外形尺寸：盘片用PVC制作φ250mm×900mm×300mm、
5、设计进、出水水质范围：
进水BOD5 300～600mg/L 出水30～60 mg/L
进水COD 500～1000mg/L 出水50～100 mg/L
进水SS 100～300mg/L 出水30～40 mg/L
进水pH 6～9 出水6～9
生物转盘实验装置,气动与PLC控制实训台
一、概述
气动实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （plc）学习及其基本应用实验等，是机电完美结合的典型实验设备。
气动实训设备适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
二、主要技术参数
1、输入电源：220V±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音空气压缩机：工作电源：AC220V；电机功率：250W公称容量10L；额定输出气压1Mpa
7、PLC主机模块：主机选用三菱FX2N-32MR，18路开关量输入，14路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
9、实训装置外型尺寸：1500mm×650mm×1750mm
