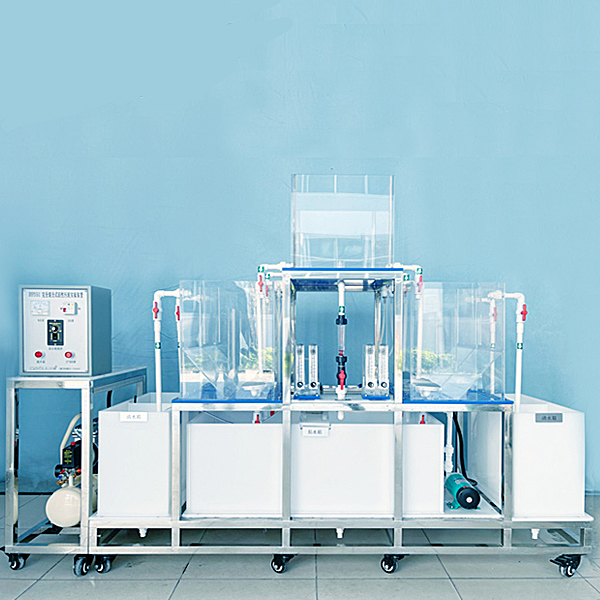

完全混合式活性污泥实验装置

时间：2025-12-08 02:31:04 实训装置

完全混合式活性污泥实验装置,机械原理创新组合实验台

一、实验目的：
污水处理构筑物动态模型实验的目的是配合排水工程教材所讲授的相关内容，使学生能直观了解构筑物型式、内部构造及水在构筑物内的流动轨迹，加深对所学内容的理解。
通过本实验，希望达到下述目的：
1通过观察完全混合型活性污泥法处理系统的运行，加深对该处理系统特点及运行规律的认识；
2通过对模型实验实验系统的调试和控制，初步培养进行小型模拟实验的基本技能；
3熟悉和了解活性污泥法处理系统的控制方法，进一步理解污泥负荷、污泥龄、溶解氧浓度等控制参数及在实际运行中的作用。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：20～30L/h
3、空气曝气量：100～300L/h
4、设计进、出水水质：
进水：BODcr 400～800mg/L 出水：70～150mg/L
进水：COD5 200～400mg/L 出水：20～40mg/L
进水：SS 00～300mg/L 出水：20～80mg/L
进水：PH 6~9 出水：6~9
5、反应池尺寸：350mm×300mm×400m（4只）、
6、装置外形尺寸：1800mm×700mm×1600mm
7、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护

完全混合式活性污泥实验装置,机械原理创新组合实验台

一、技术要求
1、实验项目：（共计73项实验）
1）平面连杆机构14种
2）凸轮机构7种
3）定轴齿轮机构2种
4）2K-H周转轮系1种
5）摆线针轮机构1种
6）棘轮机构4种
7）槽轮机构2种
8）不完全齿轮间歇运动机构1种
9）渐开线齿轮机构系列实验
①渐开线形成演示实验（4项）
②范成法渐开线生成实验(范成法渐开线齿廓形成实验）（6项）
③渐开线直齿圆柱齿轮几何参数测定实验：
a）标准直齿圆柱齿轮几何参数测定实验（8项）
b）正变位直齿圆柱齿轮几何参数测定实验（8项）
c）负变位直齿圆柱齿轮几何参数测定实验（8项）
d）渐开线直齿圆柱齿轮传动啮合参数测定实验（4项）
10）确定孔与轴的配合类型及基准制，选择加工精度等级
11）测绘零部件图及装配图
12）拟定零件加工工艺路线及装配工艺过程
