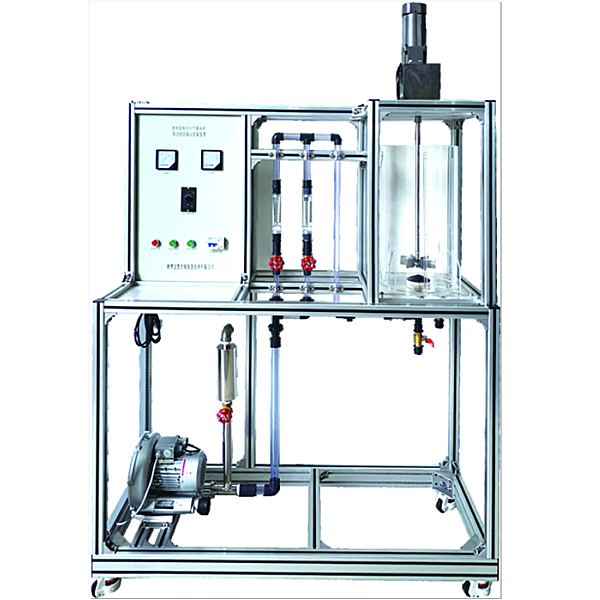

搅拌鼓泡釜中气液两相流动特性实训装置

时间：2024-03-13 18:25:10 实训装置

搅拌鼓泡釜中气液两相流动特性实训装置,模具教学陈列实训台

装置功能：
1、了解搅拌鼓泡釜的结构。
2、观察鼓泡釜中气液两相流动状况和分散特性。
3、通过改变进气量和搅拌速度，测定含气率来表征传质状况的变化。
主要配置：
鼓泡釜、空压机、流量计、搅拌器、气体分布器、调速电机、变频器、空气缓冲罐、气体调压阀、数字显示仪表、高品质铝合金型材框架。
公用设施：
水：连接自来水接入。
电：电压AC220V，功率1KW，标准单相三线制。
技术参数：
1、鼓泡釜：有机玻璃制成，直径300mm，容积20L。
2、搅拌桨采用六叶直叶式涡轮桨，其直径与釜之比为3：1。
3、桨下设有圆形气体分布器，气体分布器上均匀分布直径为1mm的小孔。
4、搅拌电机：功率120W，转速1300r/min。
5、电机调速：变频控制。

搅拌鼓泡釜中气液两相流动特性实训装置,模具教学陈列实训台

一、概述：
本公司力求实用根据学校教学要求需要、特制一套《冷冲压与塑料成型工艺及模具设计》与《塑料成型模具》等教材设计而成的模具示教陈列柜，模具教学陈列柜共分十个柜, 具有多功能语音播放控制系统。
二、技术规格：
1、本陈列柜共分十个单体陈列柜组成，每柜均有单独的触摸屏控制同步语音讲解系统，陈列柜体外形尺寸：1200×530×1900mm（长×宽×高）
2、具有多功能语音播放控制系统及语音解说，控制采用液晶触摸屏控制和遥控控制自动讲解、可顺序循环与重复播放，又能根据教材、教学需要而任意选择等；解说词播放在100平方房内声音宏亮。
3、柜体采用SPCC冷扎板焊接而成，表面采用中温磷化喷塑制作，柜体刚性好。柜内陈列面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外形美观大方，经久耐用。
4、柜顶部装有照明日光灯，柜背设有对开门，有利维护设备和方便维修。柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动，符合人机工程要求。
5、模型材料采用亚克力有机板与工程塑料制造（采用铝锭经数控机床加工的精制模型，并经过氧化工艺处理，更加美观，不接受翻砂工艺的粗制模型）；
