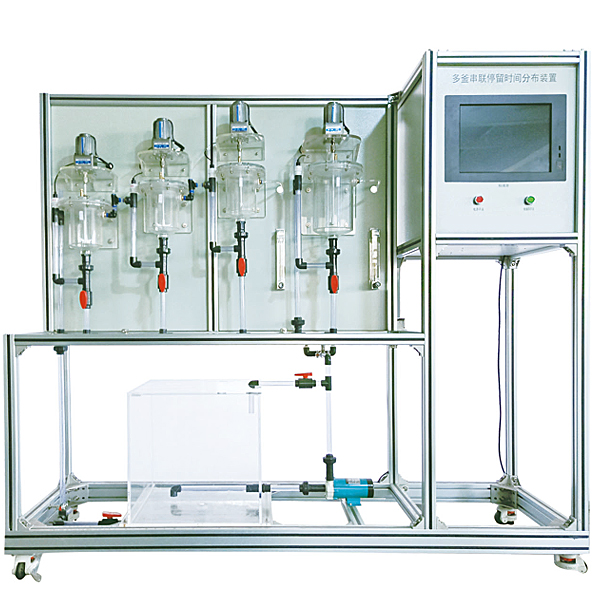

多釜串联返混性能测定实训装置

时间：2025-11-15 02:30:48 实训装置

多釜串联返混性能测定实训装置,楼宇室内布线实训装置

装置功能：
1、了解停留时间测定的原理，加深对返混概念的理解。
2、掌握测定某一反应器中物料停留时间分布的方法与计算。
3、可完成多釜串联返混性能测定实验的实验数据测定。
4、装置采用脉冲示踪法测定停留时间分布，电导仪能准确实时检测记录各反应器出口示踪剂的浓度，通过软件处理得到各项参数。
5、全触摸集成化控制，高稳定数据传输，硬件加密。
设计参数：
常温，常压操作。
单釜：
水流量：40L/h、平均停留时间（数学期望值）t：200-600。
方差δt2：1.0×105--3.0×105、模型参数N：1.2―2。
三釜：
水流量：40L/h、平均停留时间（数学期望值）t：200-600。
方差 δt2：1.0×105--5.0×105、模型参数N：1.2―4。
主要配置：
有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、数显电导率仪、转换模块及软件、阀门、管道、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置自带不锈钢水箱，连接自来水接入。实验物料：水--- KCl。
电：电压AC220V，功率1.5KW，标准单相三线制。
技术参数：
1、釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。
2、釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。
3、MP-20RM微型磁力泵：功率30W，**流量1m3/h，扬程6m。
4、流量计：玻璃转子流量计6-60L/h，水。

多釜串联返混性能测定实训装置,楼宇室内布线实训装置

一、功能特点要求
1、高度的真实性：整体装置平台采用高度真实的建筑物模拟环境形式，采用自攻钉与膨胀螺丝的组合完成器件在墙体上的安装，与工程实际一致。采用真实的布线材料及器材，如桥架、线槽、线管及其相关连接件、系统器件等。同时整个系统从器材的安装与测试都严格执行国家相关技术标准，这样使得学生能够在接近真实的工程环境下进行各种各样的实训操作练习；
2、强大的教学、实训、考核功能：设备有高度真实性及配套的辅助设施，老师可以在现场进行指导教学，使学生能够很快地理解和掌握相关器材的作用、工程的实施与验收规范等，大大提高了教学质量，同时减轻了老师的教学难度和学生的学习难度。学生的实训、考核项目也是根据国家标准及实际工作要求而设计的，通过这样的教学、实训、考核培养出来的专业学生可以很快、真正地适应岗位的技术要求，同时非常适合市场需要；
3、模块化的结构平台设计：便于实训设备系统结构形式及台套数的拓展，使实训室整体布局紧凑，空间利用率高，节省实训场地；
4、广泛的应用范围：由于该设备具有高度的真实性及强大的教学、实训考核功能，使它非常适合各类职业院校的教学、实训。同时该设备能够满足劳动部门进行综合布线工种进行初、中、**的技能鉴定的要求。另外该设备也非常适合各类综合布线相关专业的技能比赛的要求；
5、先进的设备应用：该系统采用光信号作为设备间的传输方式并对其进行信号的转换与接收，学生能够在此系统上熟悉与掌握光纤相关的实际应用技术，如光纤熔接、光纤管理、光纤性能测试等。
6、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
