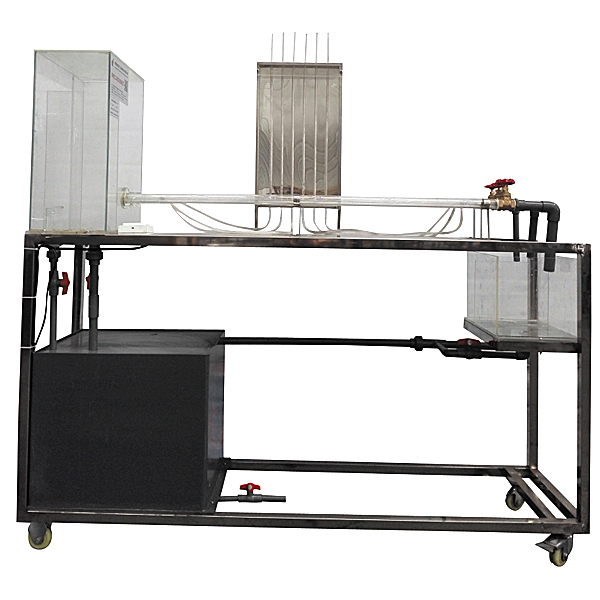

沿程阻力实验装置

时间：2025-12-07 02:30:42 实训装置

沿程阻力实验装置,新能源汽车永磁同步电机性能检测实训装置

技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、实验水箱：容积40L，材质透明有机玻璃，带有稳压溢流口。
3、蓄水箱，500×400×400mm，材质PVC板。
4、计量水箱：容积6L透明有机玻璃制作，带计量刻度。
5、沿程阻力管为φ20mm(内径14)、φ25mm(内径20)、φ32mm(内径25)，各1根，总长1000mm，有机玻璃制作。
6、采用低噪声静音环保型水泵，**扬程：10m，额定流量：12L/min，功率：90W。
7、测压计由6根长650mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
8、实验所用的流体-水为全循环使用设计，充分节约水资源。
9、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
10、外形尺寸：1500×500×1500mm（长×宽×高），可移动式设计，带脚轮及禁锢脚。
11、建筑大楼与智能楼宇电气安装虚拟仿真软件

沿程阻力实验装置,新能源汽车永磁同步电机性能检测实训装置

一.产品简介
选用纯电动车驱动电机及控制系统(60V2.2KW永磁同步电机)真实器件制作，展示新能源车驱动电机及控制系统的结构与工作原理，配备电机性能检测系统（数显电压电流表、转速表、扭矩表、功率表、磁粉制动器、测试上位机软件）实现电机的主要性能数据测试。适合于各类院校对驱动电机及控制系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断、电机主要性能数据测试教学需要。
二.产品功能
1.安装纯电动车驱动电机及控制系统真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、加速踏板、电源开关、DC-DC模块、仪表、继电器、电池等模块等，真实可操作运行的纯电动车驱动电机及控制系统，展示系统的结构与原理、动态演示系统工作过程。
2.实现纯电动车驱动电机及控制系统结构及原理的认知，体验驾驶员的意图与电机运转之间的关系，可完成驱动电机及控制系统性能各项检测。
3.配备电机性能检测系统（数显电压电流表、转速表、扭矩表、功率表、磁粉制动器、测试上位机软件）实现电机的主要性能数据测试。电机测试上位机软件可以显示一段时间内电机扭矩，转速，功率的变化曲线，可以直观的显示这几项参数在电机加速，减速过程中的变化情况。
4.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
