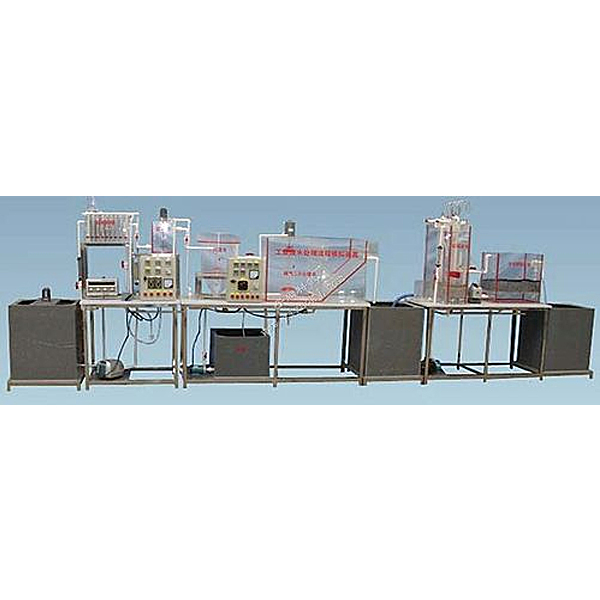

一、实验目的：
为了了解工业废水中常用的单元操作技术，掌握由这些单元操作组成的处理流程，观察废水、污泥和空气在处理过程中的举动，特别为水处理专业科研及教学研制的实验装置 。整套装置由可编程序控制器对其废水的流入、加药混凝、曝气、反冲洗、排放、排泥等进行自动控制。对其每一段的水处理效果进行监测，整套设备连接使用、也可分开单独使用、每一个污水池都有开发取样口。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：5～15L/h
3、设计进、出水水质范围：
进水BOD 400～800mg/L 出水40～80 mg/L
进水COD 600～1200mg/L 出水60～120 mg/
进水SS 100～300mg/L 出水10～50 mg/L
进水pH 6～9 出水6～9
4、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护
5、装置外形总尺寸：长×宽×高=5200mm×500mm×1700mm
工业污水处理实训装置,流化床干燥单元实训装置
一、流化床干燥单元操作实训设备系统组成及特点
1、框架\楼梯\护栏：框架长×宽×高：约3000×1500×3500mm，楼梯宽度700mm。设备总安装尺寸：3700×1500×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、机械设备配置：流化床干燥器、外板翅式预热器，旋风分离器、布袋除尘器，不锈钢锁风连续取样器，附属管道及阀门。流化床干燥器：不锈钢，玻璃观测孔，三流化干燥室。
3、动力输送设备：高效低噪漩涡风机、锁风连续给料机。
4、检测配置：床层温度检测控制，干燥物料量控制，干燥器风量检测控制，电加热预热器温检测控制；流化干燥器进、出口风温检测，流化干燥塔取样物料水分测定，床层压降检测。
5、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。
