工程机械手动变速器实训装置

时间：2024-04-20 01:00:13 实训装置

工程机械手动变速器实训装置,表面粗糙度对比测量组合实训装置

一、功能简介

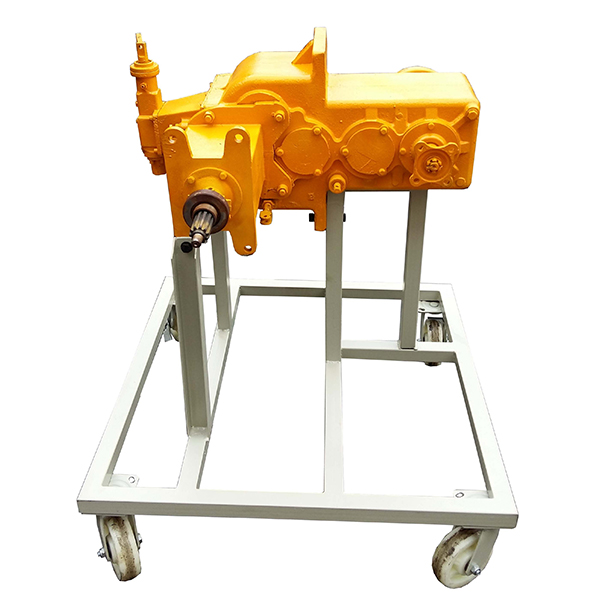

1.采用装载机7档手动变速器总成(附件齐全，易于拆装)，并装在专用台架上。学生从不同的角度进行拆卸和装配。
3.台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。翻转架底部带有自锁脚轮，可移动式，方便教学。
二．技术规格
设备外形：600×600×600mm (长×宽×高)
颜色：7032
钢管：40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
脚轮：200mm×100mm(直径×宽度)
脚轮支撑：2.0T

工程机械手动变速器实训装置,表面粗糙度对比测量组合实训装置

公差配合与技术测量是机械类专业非常重要的-一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械产品的静态和动态几何精度的重要组成部分。**科学技术的发展和生产水平的提高，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门独立的技术学科，并且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准，结合实际教学情况和教学对象条件为前提，精心.研制了一套理论与实际相结合的教学产品。适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。
训练项目
训练一:外圆车削表面粗糙度对比检测
训练二:端面铣表面粗糙度对比检测
训练三:刨削表面粗糙度对比检测
训练四:平面磨削表面粗糙度对比检测
基本配置
实训箱:
箱体采用优质的铝合金型材，具有结构坚固、外形美观，内衬为开模成型防震材料，能够有效保护产品免受损坏，外形尺寸: 400*320* 100mm;
组件(对象) :
外圆车削表面粗糙度对比零件1套、端面铣表面粗糙度对比零件1套、刨削表面粗精度对比零件1套、平面磨削表面粗糙度对比零件1套等组成;
配套资料:
外圆车削表面粗糙度对比样块1套、端面铣表面粗糙度对比样块1套、刨削表面粗糙度对比样块1套、平面磨削表面粗糙度对比样块1套;教学资料等;
