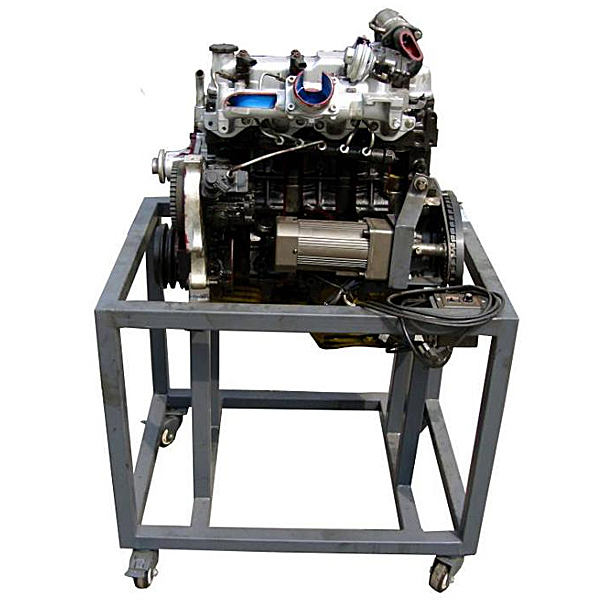

拖拉机发动机解剖实训台

时间：2024-03-29 17:33:20 实训装置

拖拉机发动机解剖实训台,新能源汽车由可移动实验台

尺寸：900×650×1200（长×宽×高）
使用环境：温度-5℃～40℃；湿度≤80％
发动机类型：五十铃
发动机型号：4JB（原厂装车发动机）
排量：2.8L
工作电压：220V
频率：50/60HZ；
功率：200W
教学功能：
利用拖拉机发动机解剖模型可以实地了解电控汽油发动机机械系统的组成、各元件的外形和彼此之间的连接关系，加深学生对发动机机械系统组成和工作原理的了解，帮助学生理解抽象的控制理论。
主要实训项目：
电控汽油发动机曲柄连杆机构的构造和工作原理认识实训；配气机构的构造和工作原理认识实训；点火系统的构造和工作原理认识；燃油供给系统的构造和工作原理认识实训；冷却系统的构造和工作原理认识实训；润滑系统的构造和工作原理认识实训
技术参数：解剖模型采用客户指定车型的原厂发动机制作,对发动机进行解剖后可以展示发动机的内部结构以及各部件的相对位置；解剖后可以显露的零部件如下：气缸、活塞、凸轮轴和齿轮、进气门、排气门、火花塞、喷油器、进气歧管、排气歧管、发电机、机油泵、节气门体等；

拖拉机发动机解剖实训台,新能源汽车由可移动实验台

一.产品简介
1.选用新能源汽车动力电池实物制作；
2.以实物电池为基础，每种类型由两个单体电池组成实物模型。其中一个电池单体作切割解剖处理，显示内部结构，另一个整体封装在面板，以进行动力电池结构和材料的认知教学实训。
3.选用新能源电池解剖实物材料（锂离子电池、镍氢电池、燃料电池、铅酸电池、超级电容器）；培养学员对动力电池基础知识掌握。
二.功能特点
1.电池放在平台上，学员可以对不同型号电池结构认知。
2.实训台由可移动台架与原理面板组成，面板立放，绘制三维立体解剖结构图，介绍电池基本知识，展示电池基本参数。
3.实训台带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
4.实训台配备解剖件，展示电池内部结构。
5.设备框架采用40mm×40mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
