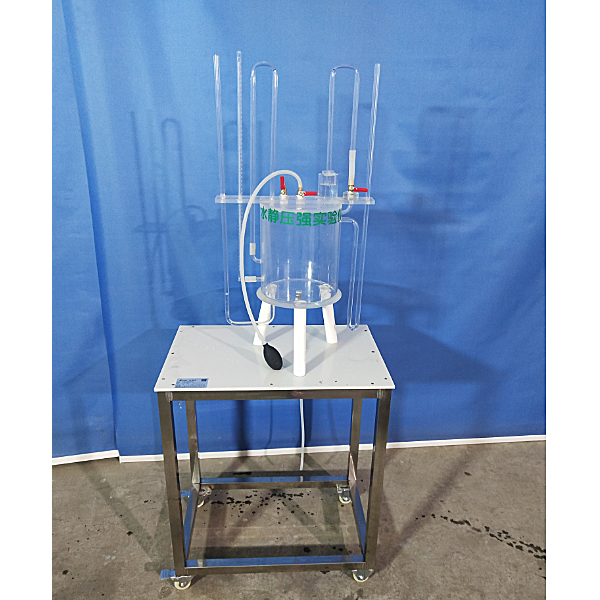

流体静力学实训台

时间：2025-12-24 02:30:20 实训装置

流体静力学实训台,新能源汽车高压控制示教实验装置

实验目的
1、掌握用测压管测量流体静压强的技能；
2、验证不可压缩流体静力学基本方程；
3、测定油的密度；
4、通过对诸多流体静力学现象的实验观察分析，加深对流体静力学基本概念的理解，提高解决静力学实际问题的能力。
技术参数
1、外形尺寸：不小于 600×250×800mm
2、材质：有机玻璃
3、主要用途：观察流体静特性，学习一种测量流体密度的方法、演示、验证有关水静力学的基本方程式。
4、主要配置：有机玻璃可密闭水箱、压力调节器、排气阀、放水阀、多种测压管、实验本体支架、量杯（250mL）。
5、有机玻璃标尺管，标尺精度±0.1mm；测压管、真空管、U 型管和标尺管均为8×1mm 有机玻璃管、加气装置，降压装置，真空测量计，油库液位高度检测实验模拟装置；
6、设有直接显示真空度的测管装置，强化了负压实验的直观效果。
7、有机玻璃可密闭水箱：规格φ210mm×5mm壁厚，容积约20L，透明有机玻璃制成，容器上有：测压口、进气口、进液口、排液口。
8、加压球：对密闭容器内进行精细加压控制，使用方便、灵敏。
9、运行环境：温度0-40度，相对湿度：≤90%RH；
10、建筑大楼与智能楼宇电气安装虚拟仿真软件

流体静力学实训台,新能源汽车高压控制示教实验装置

一、产品简介
采用高压电控总成真实器件制作的实验实训台架，可完成纯电动汽车充配电系统相关的实验实训内容，充配电系统实物硬件平台连接使用。适合于各类院校对纯电动汽车充配电系统等理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二、功能特点
1.实训台与动力电池与电驱动等台架连接，展示高压配电控制与充电系统的结构与原理、动态演示高压配电控制与充电系统工作过程。
2.高压配电箱与动力电池包上盖半透明改装，展示内部控制器件结构。
3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
5.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点10个。
6.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
