板框过滤器操作实验台

时间：2025-12-24 02:30:20 实训装置

板框过滤器操作实验台,船舶绞缆机电气控制实训台

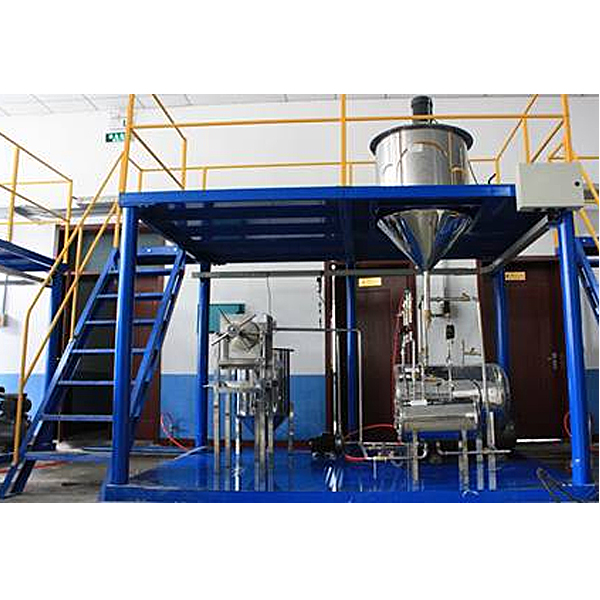

一、过滤单元操作操作实训装置系统的组成及特点
1、设备框架：长*宽*高：约3700*1500*3000，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个安装支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框架左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式安装柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。
2、系统由过滤单元操作操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。
3、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。
4、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练，同时可满足化工工艺专业**工、技师、**技师培训大纲的教学及培训要求。

板框过滤器操作实验台,船舶绞缆机电气控制实训台

一、概述：
船舶绞缆机电气控制实训装置是根据职业院校的船舶电气、船舶电气自动化、船舶机电及相关专业以及各职业鉴定站（所）等单位的船舶电气控制的实训教学、技能要求而研制的。该实训设备均采用工业中通用的电器，不仅可以用于课程演示、电气控制操作，还可以作为船舶电气维修方面的培训考核设备。
二、技术性能：
1.输入电源：三相四线（或三相五线）～380V±10%? 50Hz
2.工作境：温度-10℃～+40℃? 相对湿度＜85%(25℃)? 海拔＜4000m
3.装置容量：＜1.5kVA
三、基本配置本装置由电源控制部分、仪表测量部分、船舶绞缆机电气控制线路、交流三速异步电机、故障设置、排除箱、电源插座等组成。
1.电源控制部分：提供三相交流电源，带有漏电保护功能，并配有一只指针式交流电压表，指示三相电网的线电压。
2.仪表测量部分：提供交流电压表一只、交流电流表一只，用于控制线路测量。
3.船舶绞缆机电气控制线路：提供控制回路所需的按钮、交流接触器、热继电器、变压器、交流电磁阀、时间继电器等元器件。
4.故障设置、排除箱：由“故障设置区”、“故障排除区”、“故障指示区”组成，可任意设置故障，待故障排除后，故障指示区可自动指示故障排除情况。
5.单片机、plc可编程设计与控制虚拟仿真软件（需提供版权证书及演示视频）：
