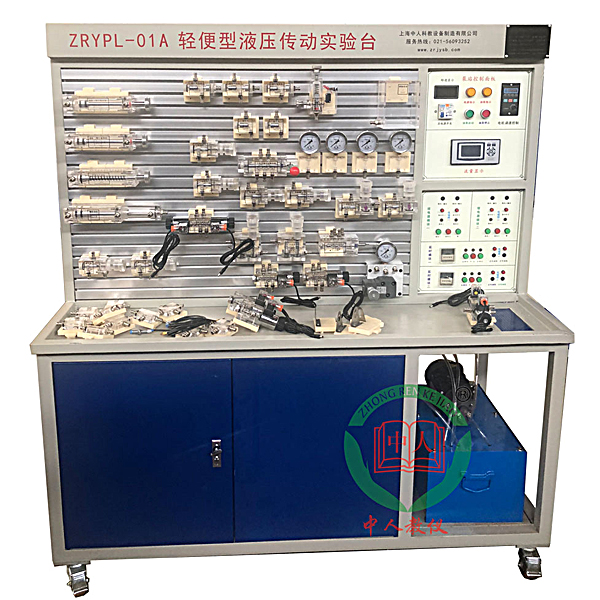

透明液压实验台

时间：2023-12-16 17:45:09 实验台

透明液压实验台,开关磁阻电动机及控制示教实验台

满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。
一、主要技术参数
①实验工作台
实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高=1500mm×850mm×1800mm (其包装后约270kg)
设备整体运行过程中，噪音不高于60分贝（1.5米远）。
②液压泵站
泵站额定工作压力：2.5Mpa。（工作压力0.5-1MPa）
⑴. 电机—泵装置（1台）
齿轮泵-电机1台：采用内轴一体式安装，结构紧凑，噪音低
齿轮泵：单向，输出排量6L/min

透明液压实验台,开关磁阻电动机及控制示教实验台

一、产品组成
主要由汽车开关磁阻电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能
功能主要包括以下:
1.汽车开关磁阻电机及控制器的认知；
2.汽车开关磁阻电机及控制器的结构及原理；
3.驾驶员的意图与开关磁阻电机运转之间的体现;
4、配备电压表、电流表对电机运行进行实时监控；
5.常见故障的设置及考核;
6.配备实验说明书。
三、产品规格
1、外形尺寸1240×600×1700mm
2、电源：220VAC/50Hz
3、电机额定功率：4kw;
4、电机额定转速：3000rpm;
5、电机工作电压：72VDC
6、箱体上部整体成型，表面经过防锈处理、喷漆；下部采用40*40方管焊接成形；
7、UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
8、底部安装国内知名品牌的两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
9、机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
