一、概述：
机械设计基础教学陈列柜是根据教育部高职高专规划教材设计的电化教学设备。演示形象逼真，运行可靠，制作工艺美观，使用本陈列柜可提高教学效果，是一套现代化机械课程教学实验室设备。
二、技术规格：

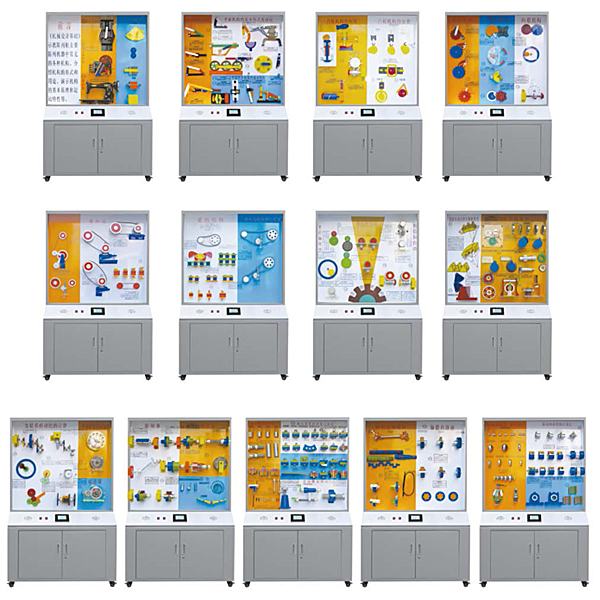

1、本陈列柜共分十三个单体陈列柜组成，每个柜子均配有触摸屏同步语音解说系统，陈列柜体外形尺寸：1200×530×1900mm（长×宽×高）
2、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示。控制采用液晶触摸屏控制和遥控控制自动运行讲解、可循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
3、柜体采用SPCC冷扎板焊接（或铝木结构）而成，表面采用中温磷化喷塑制作，柜体刚性好。柜内陈列面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外形美观大方，经久耐用。
4、柜顶部装有照明日光灯，柜背设有对开门，有利维护设备和方便维修。柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动，符合人机工程要求。
5、模型材料主要采用铝锭经数控机床加工精制而成，不得采用翻砂工艺粗制模型。模型可运转。
6、虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，***终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
机械设计基础陈列实验台,综合布线考核实验台
一、功能特点要求
1、 高度的真实性：整体装置平台采用高度真实的建筑物模拟环境形式，采用自攻钉与膨胀螺丝的组合完成器件在墙体上的安装，与工程实际一致。采用真实的布线材料及器材，如桥架、线槽、线管及其相关连接件、系统器件等。同时整个系统从器材的安装与测试都严格执行国家相关技术标准，这样使得学生能够在接近真实的工程环境下进行各种各样的实训操作练习；
2、 强大的教学、实训、考核功能：设备有高度真实性及配套的辅助设施，老师可以在现场进行指导教学，使学生能够很快地理解和掌握相关器材的作用、工程的实施与验收规范等，大大提高了教学质量，同时减轻了老师的教学难度和学生的学习难度。学生的实训、考核项目也是根据国家标准及实际工作要求而设计的，通过这样的教学、实训、考核培养出来的专业学生可以很快、真正地适应岗位的技术要求，同时非常适合市场需要；
3、 模块化的结构平台设计：便于实训设备系统结构形式及台套数的拓展，使实训室整体布局紧凑，空间利用率高，节省实训场地；
4、 广泛的应用范围：由于该设备具有高度的真实性及强大的教学、实训考核功能，使它非常适合各类职业院校的教学、实训。同时该设备能够满足劳动部门进行综合布线工种进行初、中、**的技能鉴定的要求。另外该设备也非常适合各类综合布线相关专业的技能比赛的要求；
5、 先进的设备应用：该系统采用光信号作为设备间的传输方式并对其进行信号的转换与接收，学生能够在此系统上熟悉与掌握光纤相关的实际应用技术，如光纤熔接、光纤管理、光纤性能测试等。
6、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有**视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
